Tema: Sala amateur no dedicada

Bueno, después de varios meses, me decido a poner unas fotos de la sala no dedicada que estoy "intentando" hacer.
La cosa va poco a poco ya que por motivos de trabajo solo me quedan libres unos pocos días al mes y puede que la cosa se alargue.

La sala es de mas o menos 20m cuadrados 5x4 y tengo el proyector colocado en el ancho de la sala, con que me llega justito para proyectar en una pantalla de 92".

Equipo:

- Altavoces: Pack 5.1 DYNAVOICE CHALLENGER-ex Negro

- Proyector: Optoma HD20

- Pantalla: Optoma DE9092E 92" 16:9 motorizada

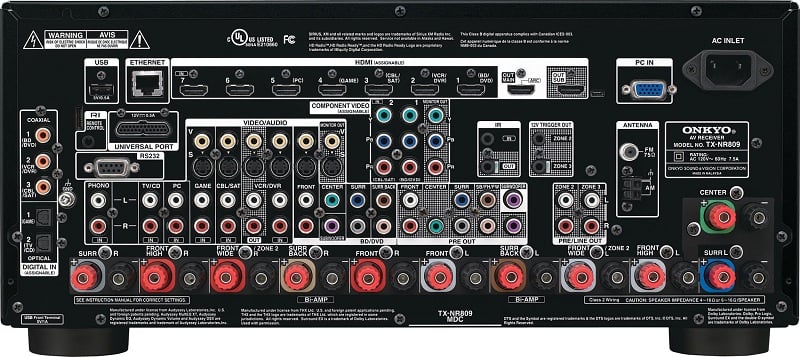

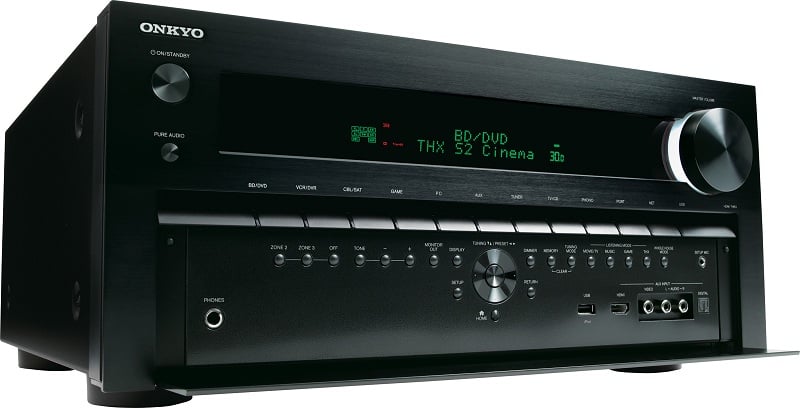

- Receptor AV: Onkyo TX-NR809

- Reproductor: WD TV Live



Bueno, empezamos con algunas fotillos de la sala:






La siguiente es el hueco para la pantalla.


Y esta otra era para el proyector, pero tuve que hacer modificaciones ya que me proyectaba muy bajo y hubo que subirlo.



Y así es como lo voy a colocar, con una base de baquelita que tuve que fabricar para pegarlo al techo lo más posible.



Sigo con alguna foto más del techo.




Ahora os pongo unas de la zona donde voy a poner la chimenea (de bioetanol) y donde encajo los altavoces frontales y central.


La pequeña estructura que se ve de color negro, la hice para atornillar la chimenea y así poder ponerla y quitarla para tener acceso al cableado y enchufes que hay detrás.




Ya casi está listo, solo me falta recubrirla con algún tipo de plaqueta que imite piedra.


Bueno, a ver que os parece como va la cosa. Decir que ya llevo unos meses pero trabajando yo solo y con ayuda de un familiar cuando puede, con lo que seguro que tardo bastante en dejar todo listo.

Para la zona del proyector, estoy construyendo un sistema para que "baje" la zona del techo de delante del proyector. Ya se que lo típico es que sea al revés, pero en este caso no me queda otra opción. Lo estoy fabricando con unas piezas de impresora vieja (motor, engranajes...) y unas maderas, Ya colgaré unas fotos cuando esté mas o menos listo.

Bueno, un saludo a todos y perdón por el tostón.

Problemas por resolver:

- Colocación del proyector: Aun después de haber modificado la instalación y subir el proyector hasta el techo parece ser que sigue proyectando demasido bajo, con lo que al bajar la pantalla me tapa el altavoz central y parte de los frontales por lo cual, pierdo muchisima calidad de sonido. Lo único que se me ocurre es bajar un poco el proyector de la parte de atrás para que suba la imagen (lo malo es que sale "algo" deformada), o intentar picar el techo y subir mas el proyector, pero al ser un piso no se cuanto margen tengo de maniobra para picar. Si a alguien se le ocurre algo más, estoy abierto a sugerencias.

- Altura de los altavoces traseros: Llevo tiempo mirando la altura y hay demasiada variedad de opiniones que suelen decir que hay que ponerlos entre 40cm hasta 1m o más por encima de la posición de escucha. Viendo las características de mi sala y de los altavoces que tengo, tenía pensado ponerlos a 140cm o150cm (la parte baja) y la alta quedaría a unos 170cm o 180cm. ¿Que altura me recomendais vosotros?.

- Altavoces de ambiente: Tengo planedado poner 2 altavoces de ambiente en el techo, uno a cada lado del proyector. Ya tengo pasado el cable, pero al no haber mucha información sobre altavoces empotrables, no me decido por cuales tengo que comprar con el equipo que tengo y si al estar en el techo me valdría la pena el desembolso de dinero. Otra opción sería biamplificar los altavoces frontales, ya que el Onkyo solo me permite una cosa o la otra pero no las 2 a la vez.

¿Qeé proyector tienes? Un modelo con lens shift vertical te permite ajustar la altura de proyección sin obras ni tanto lío.

Un saludo

Pues tengo un Optoma HD20, pero probé algunos ajustes (aunque no entiendo mucho) y no conseguía cuadrarlo del todo.
Pero puede que sea por culpa de mi desconocimiento en cuanto a calibrar el proyector.

Taragon, no es un problema de calibración. Apenas conozco los Optoma, pero ese modelo no lleva lens shift. Esto no es más que la capacidad del proyector para desplazar la lente en el plano horizontal y vertical, permitiendo una ubicuidad impensable para un modelo que no lo implemente. Los Epson son una referencia en este campo, y si miras alguna foto o si los has visto físicamente, se caracterizan por tener dos ruedas cercanas a la óptica para dicha función.
En otras palabras, o remedas la preinstalación del proyector o, si tienes opción, lo cambias por un modelo con lens shift.

Gracias REDON, ahora que ya se que no lo puedo corregir con la lente, voy a intentar modificar la instalación. También estuve probando a bajar un poco el proyector de la parte de atrás, pero aunque consiga subir la imagen, se me ve deformada.
Lo de cambiar el proyector no es una opción, ya que compré el optoma hace un año y me tiene que durar mucho tiempo.

Os pongo unas fotos del "cacharro" que estoy montando para poder subir y bajar el techo para que pueda ver el proyector:


Todo es de una impresora vieja menos los relés, esperemos que el invento funcione bien.


En las dos siguientes ya se puede ver montado con una bisagra de librillo (de un mueble viejo). Me falta conectar la corriente para hacer pruebas y encapsular todo con unas tablillas para que no se vea nada. Cuando pinte el techo, pintaré todo del mismo color para que se note lo menos posible.

Un hombre con recursos, ¡sí señor! Voy a seguir tu instalación paso a paso, porque me parece de las más curradas que he visto. Mucha suerte.

estaremos atento a este invento , suerte

Gracias REDON y michelpladur.
La verdad es que no creo que sea un hombre con recursos, mas bien se debe a que la mala planificación por mi parte hace que me las tenga que ingeniar para solucionar los problemas en los que yo mismo me meto.

Pero bueno, como veo que por aquí hay gente muy bien preparada, seguro que gracias a vosotros consigo solucionar los problemas que surjan.

Muy buena pinta taragon, en la vida hubiese pensado que con una impresora vieja se pudiese hacer algo así.
Oye, y vete cambiando el titulo al hilo, que de amateur nada, eso es "pofesional, mu pofesional"

PD: Yo cada vez flipo más con la gente, por aquí el mas tonto, hace relojes...

Saludos.

Gracias Flipper_Cracks por tu comentario.
Pues si te digo que le iba a poner un controlador a distancia con unas piezas de un coche de radiocontrol antigüo...jejeje
Al final tuve que desistir por incompatibilidades, pero hubiese estado muy bien poder hacerlo.

Pues con lo de que el mas tonto hace relojes vas a tener razón, por que no tengo estudios ni de electrónica, ni de mecánica...
Y es mas, tampoco puse nunca pladur y el familiar que me vino a ayudar era la segunda vez que lo ponía (la primera fue en su casa). Con lo que no está quedando tan mal para lo chapuzas que somos.

Lo malo de estas cosas es que me lleva mucho más tiempo todo, por que para cualquier pequeño paso que doy, tengo que consultarlo con alguien o por internet antes de hacerlo.

Venga, un saludo y animaros a hacer vuestra propia sala que si yo puedo hacerla, cualquiera puede!!

Joder te esta quedando de lujo todo y el invento para el proye si que esta currado,es una pena que no tengas un proye tipo Pana ,Epson,Sony o demas ya que te hubiera quitado dolores de cabeza,pero vamos seguro con lo mañoso que eres lo solucionas,saludos

Iniciado por RAGARSA

Joder te esta quedando de lujo todo y el invento para el proye si que esta currado,es una pena que no tengas un proye tipo Pana ,Epson,Sony o demas ya que te hubiera quitado dolores de cabeza,pero vamos seguro con lo mañoso que eres lo solucionas,saludos

Gracias RAGARSA.
Al final creo que estoy creando expectativas y no se si estaré a la altura para solucionarlo todo, ya que en lo concerniente al proyector ya me estoy planteando seriamente lo de picar el techo ya que los demás intentos fueron fallidos.

A ver si hay suerte y encuentro una solución antes de acabar haciendo un agujero en el suelo del vecino.

Un saludo y gracias de nuevo.

Al final tuve un ratito esta mañana y pude conectar los cables del motor. Puse un cáncamo en el techo para sujetar una tanza que va al rodillo del motor. Aún me falta poner el encapsulado para que no se vea el motor, fuente, etc.

También tengo que poner un cable acerado que tengo ya que como se puede ver en el video, al final partió la tanza . Y faltan los frentes para que haga juego con el pladur.

En cuanto tenga todo bien, también tengo que lijar un poco la madera ya que me roza algo con el pladur y no cierra 100%.

Al final el motor va más rápido de lo que me esperaba, con lo que igual le pongo unos finales de carrera o regulo mejor el relé temporizado, que es el que hace ruido cuando corta la corriente.

El vídeo:

[ame="http://www.youtube.com/watch?v=G3EgTmN5LLM"]http://www.youtube.com/watch?v=G3EgTmN5LLM[/ame]

Decir que nisiquiera tenía los interruptores puestos y estaba uniendo un cable con otro, por eso a veces va a saltos.

Joder, esa trampilla va a toda leche! Casi puede valer como trampa para ratones!

En cuanto a la colocación del proye, dices que si lo bajas un poco de atrás te deforma la imagen, pero me imagino que sabes que la opción "keystone" sirve precisamente para compensar esa deformación trapezoidal.

Eso sí, pierdes algo de calidad de imagen (un pelín de definición), ya que usa interpolación para hacer la compensación. Pero creo que te compensa más que picar el techo. Y si cambias a un proye con lens shift ya no tendrías ni que usar la corrección keystone.

saludos.

o mira haber unos frenos de puertas de cocina que son hidraulicos haber si te valdrían , saludos

Iniciado por Marcuse

Joder, esa trampilla va a toda leche! Casi puede valer como trampa para ratones!

En cuanto a la colocación del proye, dices que si lo bajas un poco de atrás te deforma la imagen, pero me imagino que sabes que la opción "keystone" sirve precisamente para compensar esa deformación trapezoidal.

Eso sí, pierdes algo de calidad de imagen (un pelín de definición), ya que usa interpolación para hacer la compensación. Pero creo que te compensa más que picar el techo. Y si cambias a un proye con lens shift ya no tendrías ni que usar la corrección keystone.

saludos.

Gracias Marcuse,
Lo del Keystone ya lo probé, pero no consigo "encajar" la imagen del todo ya que siempre sobresale un poco por un lateral u otro según lo mueva. Además, como comentas, la imagen pierde calidad.

Todavía no tuve tiempo de picar el techo y no se si me atreveré, ya que no se si después me quedará agarre suficiente para atornillar. A ver si me informo del grosor del techo y de si lleva cámara de aire antes de meter la pata.

Iniciado por michelpladur

o mira haber unos frenos de puertas de cocina que son hidraulicos haber si te valdrían , saludos

Vaya, pues no se me había ocurrido. Si veo que las soluciones que tenía pensadas no funcionan, probaré con la tuya.
Gracias por el consejo michelpladur.

Lo de los altavoces no lo veo claro:

-están encajonados y deberían "respirar"
-están a tocar con la chimerea
-están muy juntos los frontales: deberían estar a los lados de la pantalla

Suerte con los remates

Iniciado por cot

Lo de los altavoces no lo veo claro:

-están encajonados y deberían "respirar"
-están a tocar con la chimerea
-están muy juntos los frontales: deberían estar a los lados de la pantalla

Suerte con los remates

Pues precisamente ese es el problema de no tener una sala dedicada, que las cosas no van donde deberían ir sino que van donde se pueden poner (o donde quiere la jefa ).

- Ya bastante me va a costar meter los muebles que ya había, como para sacar los altavoces fuera.

- Lo de estar cerca de la chimenea no te preocupes, ya que los bordes de ésta no se calientan y por dentro de la estructura, queda encajonada en pladur innifugo.

Ya se que están juntos, pero es que no me va a quedar espacio donde ponerlos. Ya va a ser una suerte que tenga sitio donde poner el sw.

Un saludo y gracias por la crítica constructiva cot.

1- Pues como idea te sugiero unas bases con ruedas y cuando vayas a ver pelis los sacas "del cajón" y los "abres" a ambos lados de la pantalla;ganarás en espacialidad. Obviamente debes dejar un par de metros más de cable.

Cuando "subas el telón" los "arrecoges" y pal cajón otra vez. Para el frontal lo mismo pero sin ruedas: una "banqueta inclinada hacia arriba".

En mi caso la pantalla tiene caida extra y desciende hasta la mitad de las columnas aproximadamente.
El caso es que el límite de descenso lo marca el altavoz frontal. Si pudiese la bajaría un pelín más pero aquí entra la WAT (ni de broma inventar eso de la banqueta que te digo).
En la futura sala (si esta crisis pasa de una vez) plantaré el altavoz central bastante bajo: a unos 30 cm del suelo) y pondré una pantalla en formato 1:2,35.

Tampoco es imprescindible, al menos en formato 16:9 que te llena toda la pantalla, pero lo que pasa es que muchas pelis están en 1:2,35 y aparecen las franjas negras por arriba y abajo dejando una imagen que aunque centrada en la pantalla, te queda más elevada respecto al borde inferior de la pantalla. En este caso lo notarás aún más si la pantalla no baja por no cubrir las columnas.

Suena estrafalario pero no es una chorrada: te quedará la pantalla muy alta si no puedes bajarla más por no tapar las columnas y la gracia es que te quede más baja para no estar toda la peli mirando hacia arriba. Créeme que tus cervicales lo agradecerán.


2- El sistema de la tapa motorizada del proyector lo veo "complicado"; el caso es que ya lo has hecho y mal no va, pero quizás con algo de carácter más manual te hubiese salido más fácil.
Entiendo que va fijo sobre la otra madera que tiene 6 tornillos y que queda quieta, ¿no ?
Vigila que no vibre y te mueva la imagen previamente encuadrada sobre la pantalla.

Suerte.

Iniciado por cot

1- Pues como idea te sugiero unas bases con ruedas y cuando vayas a ver pelis los sacas "del cajón" y los "abres" a ambos lados de la pantalla;ganarás en espacialidad. Obviamente debes dejar un par de metros más de cable.

Cuando "subas el telón" los "arrecoges" y pal cajón otra vez. Para el frontal lo mismo pero sin ruedas: una "banqueta inclinada hacia arriba".

En mi caso la pantalla tiene caida extra y desciende hasta la mitad de las columnas aproximadamente.
El caso es que el límite de descenso lo marca el altavoz frontal. Si pudiese la bajaría un pelín más pero aquí entra la WAT (ni de broma inventar eso de la banqueta que te digo).
En la futura sala (si esta crisis pasa de una vez) plantaré el altavoz central bastante bajo: a unos 30 cm del suelo) y pondré una pantalla en formato 1:2,35.

Tampoco es imprescindible, al menos en formato 16:9 que te llena toda la pantalla, pero lo que pasa es que muchas pelis están en 1:2,35 y aparecen las franjas negras por arriba y abajo dejando una imagen que aunque centrada en la pantalla, te queda más elevada respecto al borde inferior de la pantalla. En este caso lo notarás aún más si la pantalla no baja por no cubrir las columnas.

Suena estrafalario pero no es una chorrada: te quedará la pantalla muy alta si no puedes bajarla más por no tapar las columnas y la gracia es que te quede más baja para no estar toda la peli mirando hacia arriba. Créeme que tus cervicales lo agradecerán.


2- El sistema de la tapa motorizada del proyector lo veo "complicado"; el caso es que ya lo has hecho y mal no va, pero quizás con algo de carácter más manual te hubiese salido más fácil.
Entiendo que va fijo sobre la otra madera que tiene 6 tornillos y que queda quieta, ¿no ?
Vigila que no vibre y te mueva la imagen previamente encuadrada sobre la pantalla.

Suerte.

A ver, vamos por partes:

- Lo de las ruedas para los altavoces está difícil, ya que el hueco donde van empotrados tiene parte de abajo, con lo que si les pongo ruedas no los podría sacar. Y el altavoz central solo está un pelín mas alto de la posición de escucha, con lo que no está mal situado del todo.

- Con respecto a lo de las pelis en formato 2:35 pues me encantaría, pero todavía hay mucho material en formato 16:9 (conciertos, futbol, series, algunas pelis...), con lo que me perdería muchas cosas y al no ser una sala 100% dedicada, no solo se va a usar para cine. Y la caída de la pantalla, ya la tuve a esa altura antes de hacer la obra y por ahora no tengo problema de cervicales, aunque si por mi fuera, la bajaba un pelín mas.

- Lo de la tapa motorizada es por que como va el sofá justo debajo, me tendría que subir a éste para poder accionarla si lo pongo de caracter manual. Y si hago eso, la WAT me mata!!
Y si, va atornillada con una bisagra de librillo a la madera de los 6 tornillos que está fija, pero no me mueve la imagen, ya que el proyector va fijo al techo y no toca para nada con las maderas.

Bueno, creo que ya está todo. Estos día no entro mucho al foro ya que empecé a poner la piedra en la chimenea y en cuanto acabe voy a lijar el suelo para barnizarlo. En cuanto pueda cuelgo algunas fotos del avance.

Un saludo.

Bueno, siento la tardanza, pero por culpa del curro no puedo avanzar con la obra al ritmo que yo quería.
Mientras os pongo unas fotitos de como va quedando la chimenea:









La parte del centro la voy a dejar sin cubrir por que se me ocurrió poner ahí una TV, pero como todavía no la tengo, no se las medidas.

En cuanto pueda, actualizo con las novedades.
Un saludo.

esos altavoces así de cerrados... miedo me dan.. además cuando los quieras cambiar otra vez a realizar obra.... creo que no ha sido buena idea del todo---

Muy currada la obra y unos altavoces muy chulos, JEJEJEJEJEJE suenan de maravilla, y ahora con las criticas....................

El tema de los altavoces ya te lo han dicho estan muy juntos y demasiado encerrados, y no se si el central no sufrira con la chimenea ahi.

Yo, ya que no es una sala dedicada hubiera optado por unos de tipo satelite colgados del techo y se acabo el problema, asi lo tengo en el salon de casa y suenan muy bien.

Aun asi te lo curras de maravilla y eso de que no sabes ................................ mas quisieran muchos poder hacer la midad de lo que haces tu.

Un Saludo y seguire el hilo.

Iniciado por Jaimemlg

esos altavoces así de cerrados... miedo me dan.. además cuando los quieras cambiar otra vez a realizar obra.... creo que no ha sido buena idea del todo---

No te preocupes Jaimemlg que los altavoces los puedo volver a quitar sin problema ninguno ya que van a ir apoyados sobre una base, y una vez que quito el central, puedo meter la mano para quitar los otros. No es que sea un sistema cómodo para andar quitando todos los días y ya se que están muy encerrados, pero la estética manda y la WAT todavía más.

Un saludo y gracias por tus comentarios, ya que las críticas también me ayudan.

Iniciado por J.M.

Muy currada la obra y unos altavoces muy chulos, JEJEJEJEJEJE suenan de maravilla, y ahora con las criticas....................

El tema de los altavoces ya te lo han dicho estan muy juntos y demasiado encerrados, y no se si el central no sufrira con la chimenea ahi.

Yo, ya que no es una sala dedicada hubiera optado por unos de tipo satelite colgados del techo y se acabo el problema, asi lo tengo en el salon de casa y suenan muy bien.

Aun asi te lo curras de maravilla y eso de que no sabes ................................ mas quisieran muchos poder hacer la midad de lo que haces tu.

Un Saludo y seguire el hilo.

Gracias J.M. por tus comentarios.

Veo que tu también tienes buen gusto escogiendo altavoces.
Y ya se que están encerrados, pero no lo hice por gusto sino a la fuerza. Pero al final me gusta como quedan. Aunque esperemos que no suenen mal del todo.

Lo de poner satélites ya lo pensé, pero tengo un conjunto 6.1 más modesto en otra sala (HT-DDW 890 de Sony) y se me quedan un poco pequeños, les falta algo de pegada.

Y lo de currarmelo de maravilla, pues muchas gracias, pero al final siempre me encuentro con algún problema de novato que si llego a saber hacer las cosas bien, no pasaría.

Pero bueno, gracias de nuevo y en cuanto pueda ya colgaré más fotos.
