Sala no Dedicada 2.0 por Atheneo
Hola,
Casa nueva y nuevos proyectos. Aparte de los proyectos de la nueva casa, con todas las reformas de esta, he dejado destinado dos espacios, uno para esta sala actualización de mi anterior sala y otra que en un futuro quisiera dejar de sala dedicada, pero eso será mas adelante.
Sala no Dedicada 2.0:
Partiendo de la sala actual https://www.mundodvd.com/sala-no-ded...theneo-100515/, que sigo utilizando, una sala que si tenia que estar en mi nueva sala era la actualización de esta actual, donde trabajar con ordenadores, disfrutar del cine, juegos, etc.
Aprovechando que la casa cuenta con semisótano (ventilación y luz natural), y siendo esta de casi 60 metros en total, decidí recortarla para establecer en ella la sala, aparte de llevar toda el paso de electricidad, comunicaciones, etc., por el sótano, lo que me facilito la distribución por la sala y luego por la casa.
Tuve que levantar una pared nueva que la hicimos de ladrillo macizo, y tenia un hueco en la bajante con doble puerta, el cual eliminamos, dejando una puerta sola y aprovechando la quitada, para colocarla en la pared nueva para dar paso a la cochera. También pasa el tubo de desagüe principal y el de un aseo, que se ha reconvertido a vestidor, por lo que se elimino el tubo correspondiente a dicho aseo, que cruzaba toda la sala.
Del levantamiento de pared, colocación de puertas, arreglo de zona tirada, etc., no tengo fotos, pues ha sido un mes y medio que no teníamos tiempo ni para respirar, pues se hizo junto a la reforma de toda la casa, y yo siendo el de menos conocimientos en estos aspectos, me toco estar de chacha de todos (no os recomiendo estar de chacha de tres o cuatro con muchos conocimientos de albañilería).
Bueno, una vez echa la pared, etc., el resultado fue una sala de 17 metros:
La pared de la izquierda no es tan pronunciada, pues en la unión hay una columna, pero el programa no me dejaba ponerle un Angulo menor, por lo que la deje así en el dibujo.
Proyecto Sala no Dedicada 2.0
1.) Electricidad: Realizando el calculo de zonas de trabajo, zonas para mis ordenadores, etc., se llego al total de colocar 44 enchufes de fuerza divididos en bloques pequeños, con cableado independiente de 4 mm conectados a un cuadro eléctrico independiente para la sala.
Las luces para la sala, se eligieron 5 ojos de buey que mi primo (principal artífice de la instalación de la sala) se recogió de una oficina que había cerrado, se pintaron de blanco, y con luces de ahorro fueron los elegidos para distribuir la luz no natural en la sala. Se dividió en tres zonas de encendido, zona izquierda (área de trabajo), derecha (zona principal de la sala) y hueco de la sala (Para tener un foco de luz sin molestar en la sala).
También se han dejado ocultos en el techo, etc., un punto para el aire acondicionado también independiente al cuadro eléctrico.
2.) Comunicaciones y señales varias: La sala cuenta con 14 conexiones de RED Gigabyte, Categoría 6 distribuidas por toda la sala, además cuenta con comunicación a caja de comunicaciones del comedor, desde donde se distribuye conexión por toda la casa. Para estas funciones utilizare dos swtich, uno de 16 puertos para la sala, donde estará conectado el router para acceso a internet, los 14 puntos de red de la sala, y el de comunicación con el comedor.
Ya después reforzare la señal WIFI para toda la casa, pero la principal transferencia de datos la realizaran los cableados instalados, mucho mas rápidos y estables.
Para la señal de TV, dividimos la instalación de entrada de la casa, dejando una directa para la sala, y otra para el resto de la casa, la cual ha sido amplificada en el comedor para tener una señal en todas las habitaciones excelentes, cambiando parte del cableado de la casa por uno de mejores cualidades, y ajustadas cada toma con el medidor de campo.
3.) Acústica de la sala:
Como podéis imaginar, al estar en el sótano, con paredes de hormigón, ladrillo macizo, el tubo de desagüe, etc., el sonido de la sala era lata total jaja, me lleve un conjunto 2.1 de genius que tengo desde hace muchos años, y probé para escuchar el sonido de la sala, y si de por si son malos, aquello parecía una jauría.
Aquí el planteamiento tenia dos partes, insonorizar para molestar lo menos posible a los vecinos, vamos que no sepan que estoy en la mayor medida posible, y segundo mejorar la acústica de la sala, que al ser uniforme podría sacarle partido a la misma.
La primera prueba de medición de Dbs, teniendo 100 de presión en la sala, con las puertas cerradas, etc., llegaban casi 90 dbs al comedor, que es lo que esta justo encima, por lo que había que bajar esa cifra y mucho.
Para las paredes, opte al igual que para toda la casa, por una masilla, que se echa encima de las paredes pintadas, con o sin gotéele, con microcristales, que tras dar unas tres capas de media por pared, las deja lisas e insonoriza bastante, de estas masillas no tenia ni idea, hasta que mi hermano (el encargado de la obra, pues el JEFE era mi padre que ha estado rejuvenecido mandándonos a todos hijos, primos, amigos, en la obra) me lo comento que lo estaban utilizando por la zona de Sevilla, y aunque aquí fue mas difícil de encontrarlo, lo conseguí en un distribuidor por mediación de un amigo pintor, sobre los 11 euros el saco al comprar cantidad para toda la casa, sin ventajas, otro lugar donde lo encontré salía el saco a casi 30 €, comprando cantidad. El resultado me ha gustado, no es como crear una sala dentro de otra sala, pero baja el nivel sonoro tanto de fuera como de dentro hacia afuera.
El techo, aquí es donde tras comentar con un amigo que tiene muchos conocimientos en este sector, decidimos poner falso techo de escayola semi perforada
Placa de escayola semi perforada:
Enlace: http://www.bioplac.com/71042_es/Plac...ento-acustico/SEMI PERFORADA consiste en una superficie de pequeños agujeros incompletos que no sólo ofrecen a nuestros techos un gran aspecto decorativo, sino también realzan sus propiedades insonorizantes, al diseminar la onda expansiva sonora.
Incorpora un panel de lana de roca y una hoja de papel de aluminio compactante que permite una mejor insonorización y absorción del sonido
El sistema de fijación fue el escalonado de 15 mm, pues me gustaba mas que el visto o el oculto. Además se le añadió fibra de vidrio de 4 mm encima para reforzar las placas de escayola. La encontré en oferta en leroy merlin, porque cambiaron de la presentación forma rectangular a forma circular, os pongo enlace a esta ultima para haceros una idea, aunque esta es de 8 mm de grosor.
http://www.leroymerlin.es/fp/1592963...milaFicha=3818
Ya con la fibra añadida, se quedo por encima unos 15 cm donde se sitúan los manguitos de todo el cableado, el paso del agua de la casa, las comunicaciones, etc.La fibra de vidrio como su nombre indica contiene micro cristales, por lo que lo mas recomendable es utilizar guantes, ropa de manga larga, y mascarilla para su instalación. No seáis como mi primo que se lo paso todo por el forro y estuvo tres días después sin poder parar de rascarse, hasta que se quito todos los restos.
Para las guías del techo, todas se fijaron a las paredes utilizando para todos los tornillos arandelas de goma, para evitar transferencias al mismo, además para el tubo de desagüe que no me convencía la opción de taparlo por completo, se le cambiaron las uniones al techo, por unas pasantes de rosca, para pasar la escayola sin tener que romper en esta, solo haciendo el agujero pasante, y colocando una unión enroscada de plástico para evitar transferencias. Por desgracia oírse se oye cuando tiran de la cadena o es usada el agua
Bueno el resultado ha sido muy satisfactorio, haciendo la misma prueba de antes, llega al comedor 56 dbs, estando esta vacía de momento, además la acústica de la sala ha cambiado totalmente, donde antes parecía una lata sonando, ahora tiene un sonido real sin ecos, resonancias, etc., añadidas. Que pasas la puerta hacia la cochera y el sonido es completamente diferente. Por lo que en el tema de acústica estoy mas que contento, prácticamente nadie se entera de que estoy disfrutando de un nivel elevado de música, etc., y el sonido en la sala es genial, incluso con los Philips 2.1 de plástico para pc.
4.) Mobiliario y demás
Bueno, a falta de pintar de blanco el tubo de desagüe, estoy ahora con el planteamiento del mobiliario que voy a poner, aprovechando algo de lo que tengo actualmente y añadiendo nuevos escritorios, etc., para adaptar a lo que ando buscando. Aparte de luego terminar con alguna trampa de sonido caseras, etc., que tengo en mente para decorar, etc. Pero eso próximamente jejeje.
Fotos: (perdonar por la calidad, etc., pero las he realizado siempre con las prisas desde móvil).
* Realización de las rozas en paredes, para instalación de enchufes, redes, y audio.
* Una vez echas las rozas, se comenzó a pasar todos los manguitos, cableado, y a sellar las rozas.
Si os fijáis el cuadro de luz elegido, era mas gordo que la pared, de hay que tenga como un agujero negro en la parte de arriba, pues tuvimos que traspasar la pared, y luego ya reforzar por la escalera de acceso a la casa que es lo que tiene detrás.
* Luego ya se empezaron a aplicar el enlucido de las paredes, y una capa de pintura blanca que se les dio, para aplicar la masilla encima.

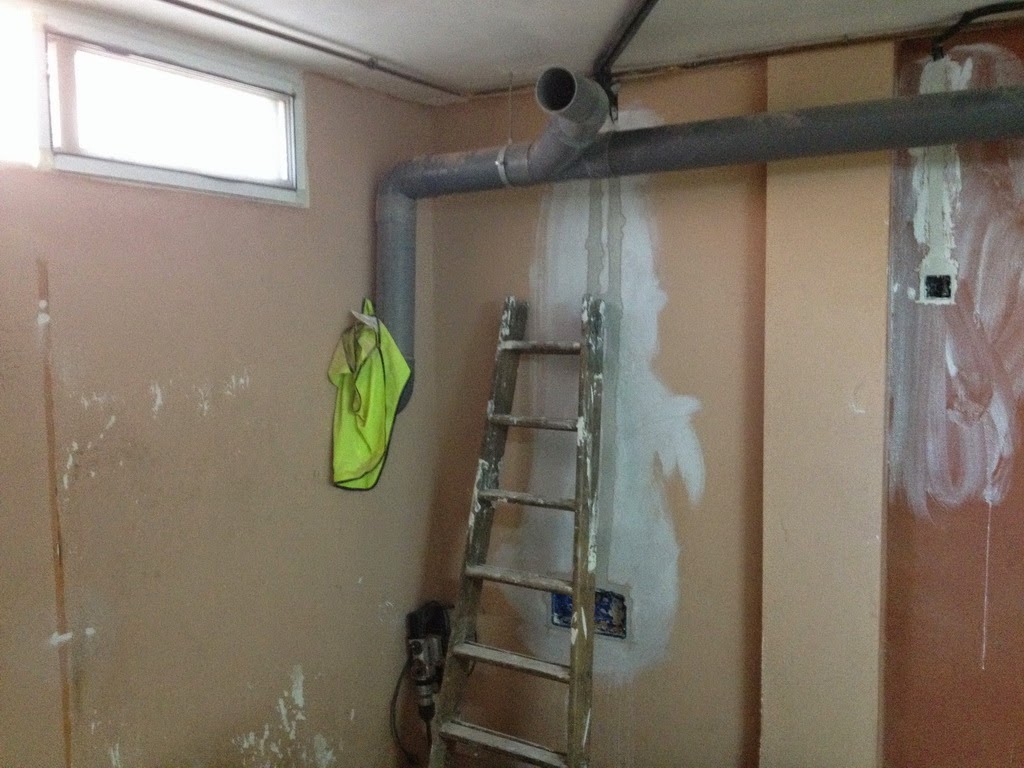

Aquí se ve el tubo que cortamos que venia de uno de los aseos de la casa, ahora vestidor (concesión para la WAT), y detalle de la ventana que al ser semisótano esta en alto, y luego veréis que diseñamos para no perder la luz que ofrecía de forma natural la misma.

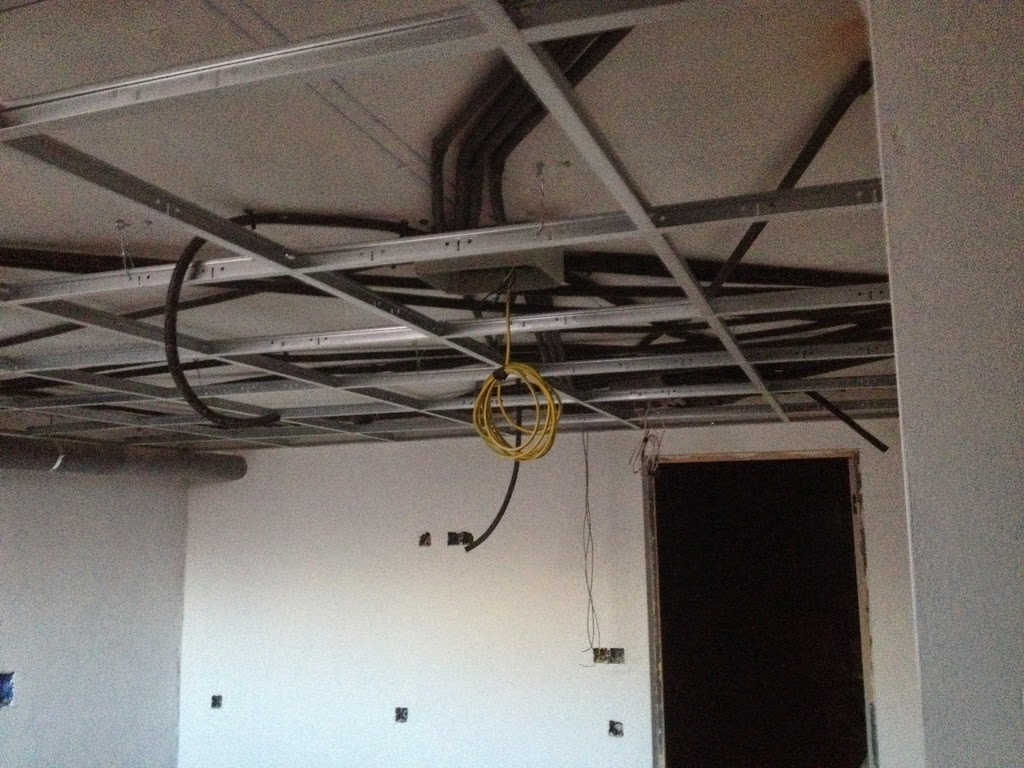

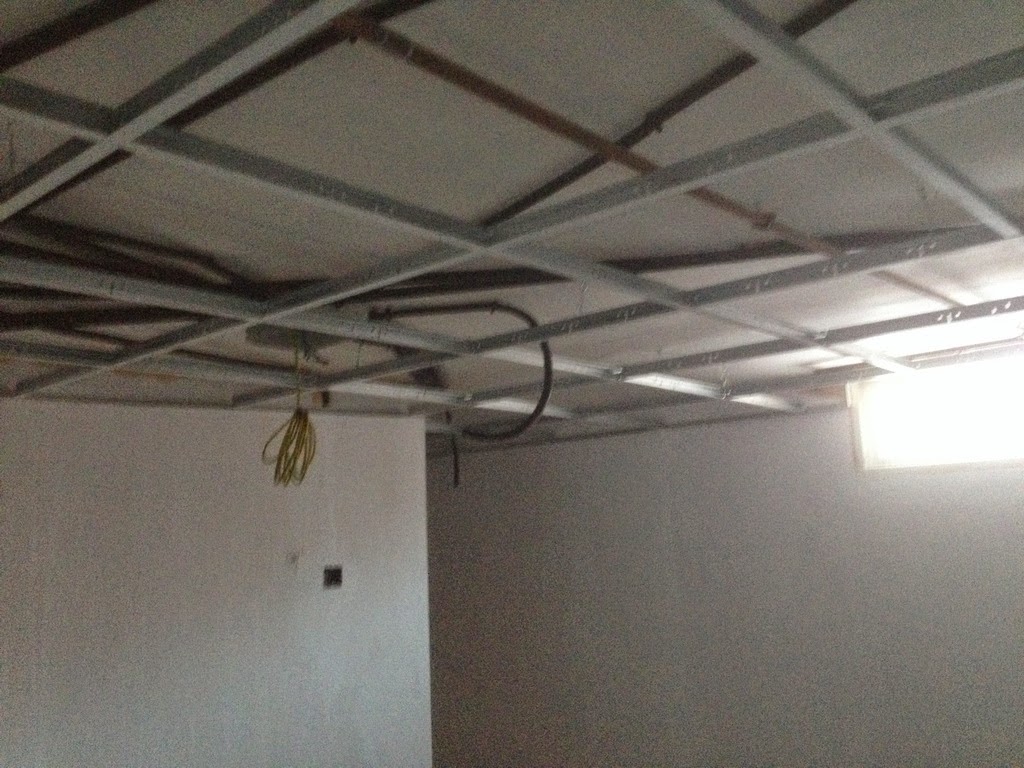

* El techo: Se colocaron los soportes del mismo por la sala, se solvento el tema de la ventana, se cambio los anclajes del tuvo de desagüe, se relleno con fibra de vidrio, etc.
Aquí el cabreado de la Marca 3M de red Categoria 6, guías para pasar los cables y mucha vaselina, para que pasaran por los manguitos, etc.
Aquí ya echando la masilla en las paredes, como podéis ver, la primera capa se queda como rustica, conforme le vas dando las otras dos capas llega a quedarse lisa totalmente, a falta de lijar un poco alguna zona mas conflictiva.
Cuadro de Comunicaciones y cuadro de electricidad, aparte debajo varios enchufes y la toma de teléfono, para conectar router, swtich, etc.

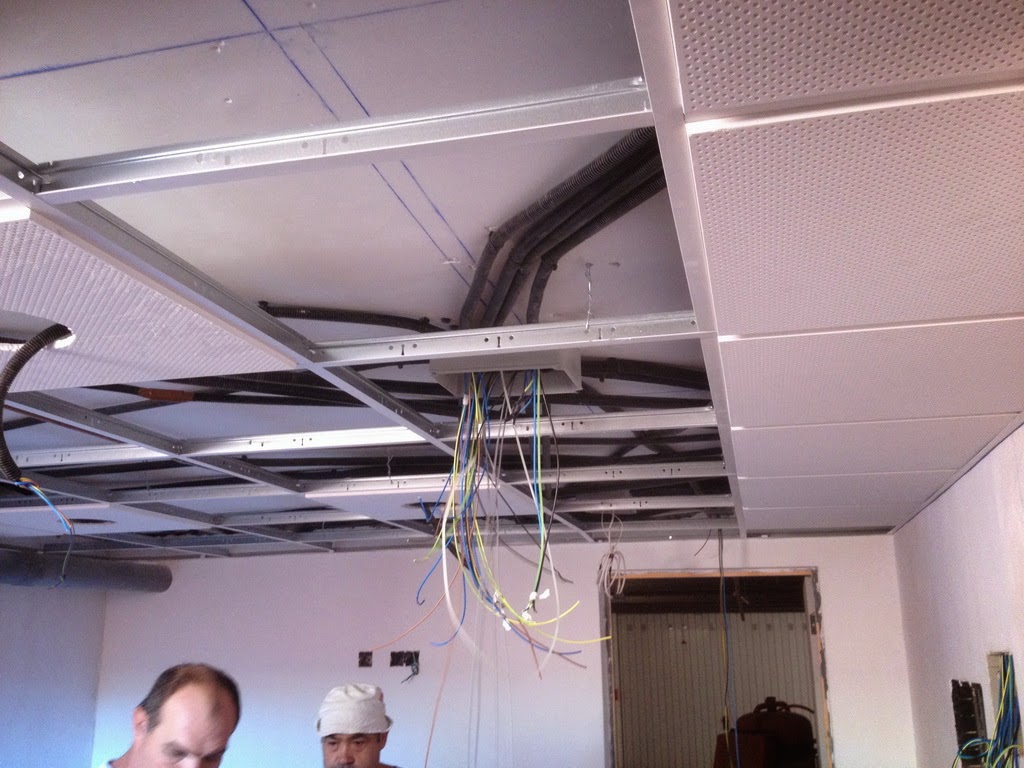

Comienzo de la colocación de las placas, también los agujeros para los focos, y un poco de las cabezas de mi electricista y mi primo (el del sombrero), liados aparte con el engorro del cableado, para dejar todo conectado.
Detalle de los focos ya instalados en su ubicación para proceder a su conexión con el cuadro, encendidos, etc.
Aquí la solución final que optamos para aprovechar la luz natural de la ventana, que fue el realzar dicha zona del techo para que quedara justo encima de la misma, y así la luz entrara, al quedar la sala blanca entera, con el techo, etc., he ganado luz en la misma de como estaba originalmente con colores oscuros y sin nada que la "proyectara" hacia abajo.
Aquí con las placas empezando a colocar, se observa la entrada de la luz.

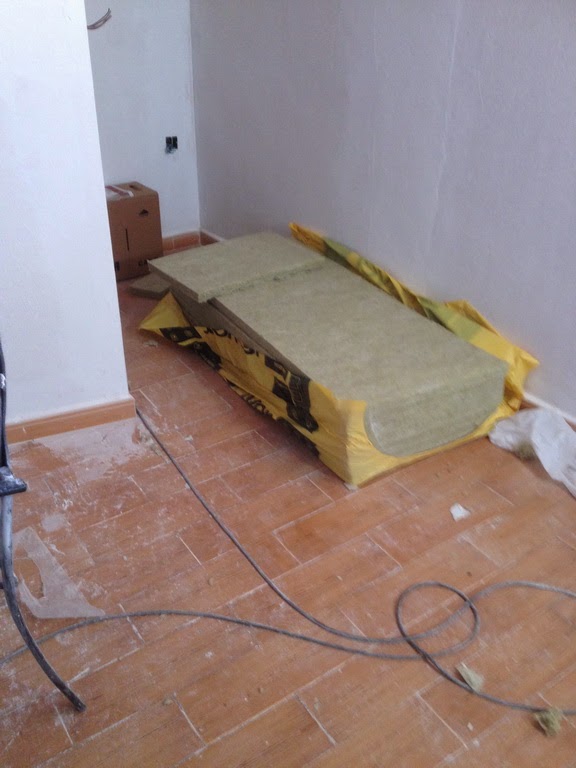

La fibra de vidrio utilizada, no encuentro la referencia ahora mismo, pero es igual que la indicada, lo único que la presentación venia como en caja en vez de ir enrollada como la actual.
Aquí se observa como se va forrando todo el techo conforme se va tapando para no dejar huecos, etc., y como queda la cámara de aire entre el techo y esta.
* Para los enchufes, se han utilizado todos de la serie Simon 27, la ultima gama de dicha serie, con led azules para los enchufes, etc.

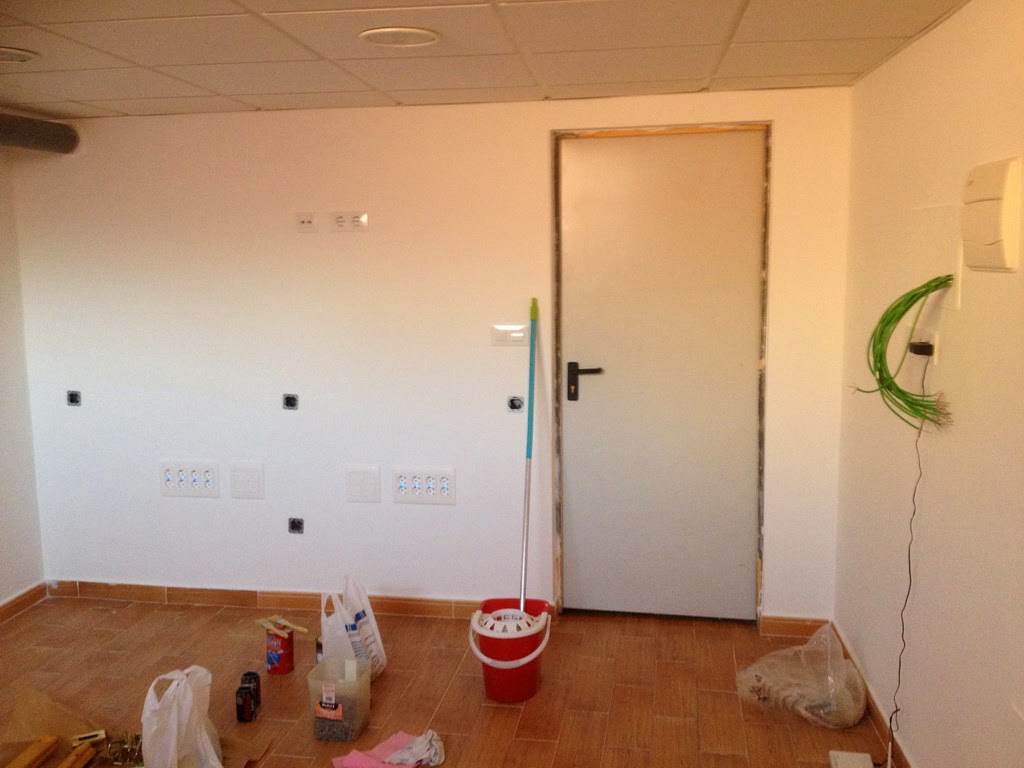

* Y para terminar algunas fotos de la sala terminada.

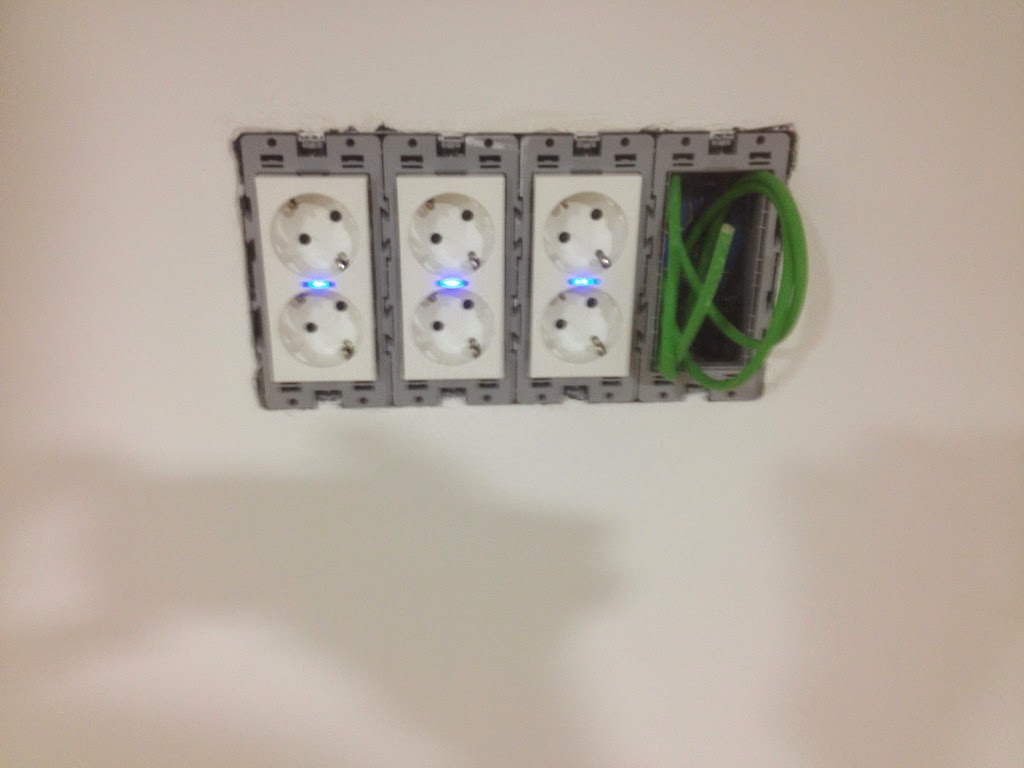

Detalle de los enchufes, cada dos enchufes llevan un led azul indicador, en la anterior sala eran rojos, y ya hemos pasado al azul, el cual es de mas agrado por mi parte.
A falta de ir terminando detalles como pintar el tubo, ir metiendo muebles, sofá, decoración, electrónica, el sistema de cine, etc. Este ha sido el desarrollo de la sala.gracias por la lectura, y por compartir esta afición.
Como curiosidad, os dejo un par de minutos reproduciendo en la sala sin nada aún, con los Genius 2.1, la canción Travesuras de Nicky Jam, grabado con una IPhone 4S.
Spoiler:
Concluir de la importancia de la sala y de como cuidando un poco el tratamiento de la misma, podemos conseguir una acústica mejor que nos haga disfrutar de nuestros sistemas de sonido de mejor manera que en una sala sin tratamiento.
Saludos. Atheneo
